卡门漩涡式空气流量计

1、元件分类:光电式卡门漩涡式空气流量计、超声波式卡门漩涡式空气流量计

2、元件识别(光电式)

卡门漩涡式空气流量计 卡门漩涡式MAF的检测

3.卡门漩涡式MAF检测的物理原理

卡门涡流是流体力学中重要的现象,在自然界中常可遇到,在一定条件下的定常来流绕过某些物体时,物体两侧会周期性地脱落出旋转方向相反、排列规则的双列线涡,经过非线性作用后,形成卡门涡街。如水流过桥墩,风吹过高塔、烟囱、电线等都会形成卡门涡街。

主要由设置在空气通道中央的锥状卡门旋涡发生器和相应的旋涡检测装置等组成。当空气流过卡门旋涡发生器时,在其后部将会不断产生卡门旋涡。在单位时间内产生的卡门旋涡的个数(既发生频率)与气流的速度有关,只要测出卡门旋涡的发生频率,即可知道空气流量的大小。

卡门漩涡式空气流量计 卡门漩涡式MAF的检测

4、光电式(反光镜检测法)卡门漩涡MAF原理

卡门漩涡式空气流量计 卡门漩涡式MAF的检测

当空气流过卡门旋涡发生器时,受交替产生的卡门旋涡的影响,发生器两侧压力也交替发生变化。用导压孔把旋涡发生器两侧的压力引到薄金属制成的反光镜背面,受发生器两侧交替变化压力的作用、反光镜将产生与旋涡发生频率相同的偏转振动,如下图所示。

卡门漩涡式空气流量计 卡门漩涡式MAF的检测

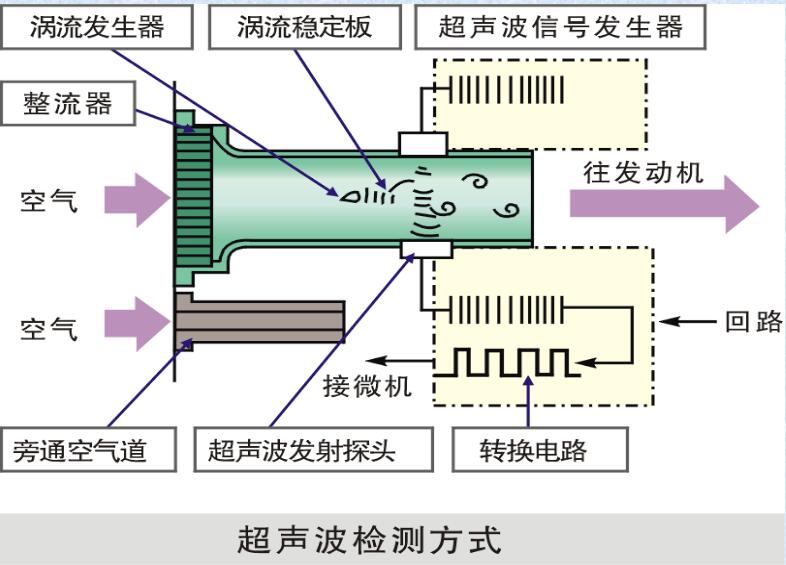

5、超声波式卡门漩涡MAF原理

卡门漩涡式空气流量计 卡门漩涡式MAF的检测

6.卡门漩涡式MAF的检测

由于卡门漩涡式空气流量计虽然计量准确,但是其造价相对昂贵,且制作工艺复杂,现在已经淘汰不使用了。其检测方法仅作了解。下面是凌志LS400车上的卡门漩涡式空气流量计:

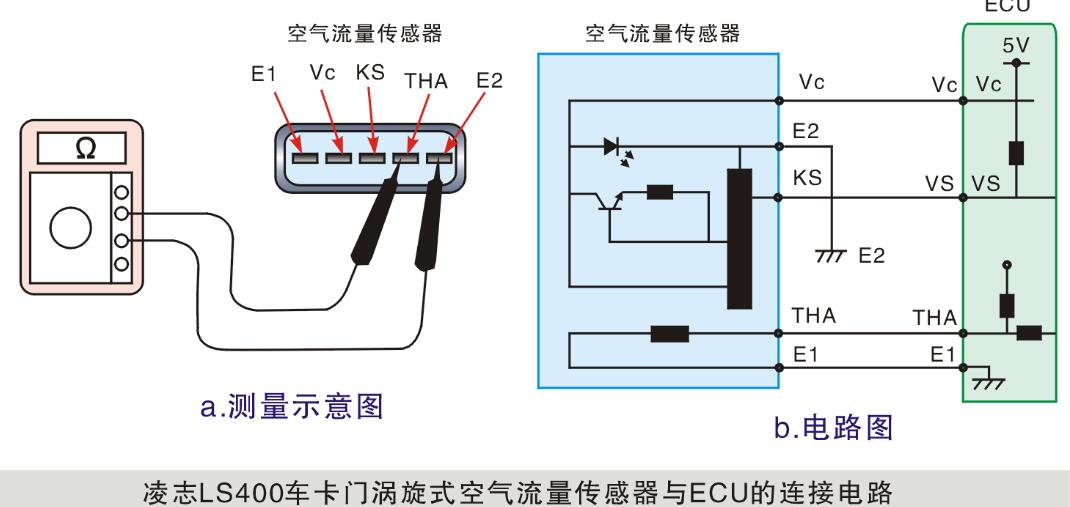

卡门漩涡式空气流量计 卡门漩涡式MAF的检测

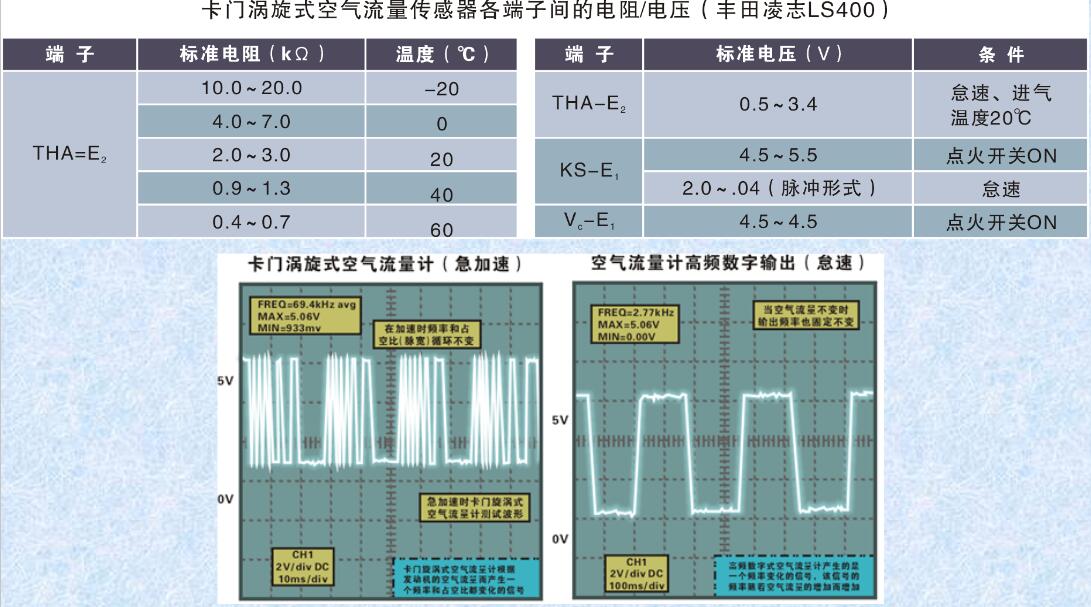

LS400检测参考数据

卡门漩涡式空气流量计 卡门漩涡式MAF的检测
